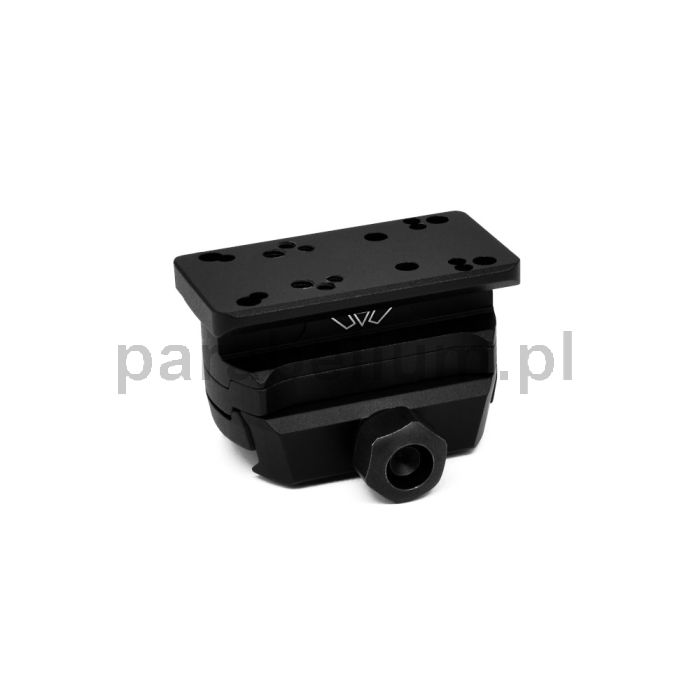

Podwyższenie montażowe Warne do kolimatorów reflex, na szynę Picatinny, czarny mat, 6103M
Podwyższenie montażowe do kolimatorów Warne Red Dot Riser – regulowana wysokość i szeroka kompatybilność
W dobie rosnącej popularności kolimatorów i elektrooptyki, dobór odpowiedniego montażu może być problematyczny. Dlatego Warne stworzyło modułowe podwyższenie pod kolimatory Red Dot Riser, które pasuje do wielu najpopularniejszych modeli celowników – dzięki uniwersalnej bazie i dopasowanej górnej płycie montażowej.
To podwyższenie pod kolimator umożliwia szybkie i precyzyjne dopasowanie wysokości celownika do konkretnej konfiguracji broni i lunety. Do zestawu dołączona jest przekładka dystansowa 0,180”, która ułatwia uzyskanie idealnej linii celowania.
Napisz swoją opinię
O produkcie Podwyższenie montażowe Warne do kolimatorów reflex, na szynę Picatinny, czarny mat, 6103M
Opis produktu
Stabilność, dopasowanie i pełna kontrola
Wszystkie podwyższenia Warne Riser Reflex korzystają z tej samej solidnej podstawy montażowej, natomiast ich górna część została zaprojektowana indywidualnie do konkretnych footprintów kolimatorów. Oznacza to:
-
Niezawodny montaż bez luzów
-
Możliwość precyzyjnej regulacji wysokości
-
Odporność na odrzut i wibracje
Współpraca z mechanicznymi przyrządami celowniczymi
Podwyższenia montażowe, takie jak Red Dot Riser, umożliwiają montaż kolimatora na wysokości, która pozwala na współosiowość z mechanicznymi przyrządami celowniczymi. Dzięki temu, w przypadku awarii kolimatora, strzelec może szybko przejść na celowanie za pomocą tradycyjnych przyrządów.
Podwyższenie pod kolimator zostało w całości zaprojektowane i wyprodukowane w USA, z myślą o trwałości, prostocie użytkowania i maksymalnej kompatybilności z platformami taktycznymi, sportowymi oraz myśliwskimi.
Montaż podwyższenia Warne Red-dot riser
Podwyższenie Warne 6103M jest mocowane bezpośrednio do standardowej szyny Picatinny lub Weaver na broni palnej – za pomocą zintegrowanego zacisku z nakrętką montażową (clamp with cross bolt and nut). Nie wymaga użycia specjalnych narzędzi ani dodatkowych baz montażowych.
-
Red Dot Riser – modułowe podwyższenie montazowe
-
Przekładkę dystansową 0,180”
-
Śruby montażowe
| Model: | 6103M |
| Waga: | 85 g |
| Pasuje do: | Burris Fast Fire 2 & 3, CMORE RTS & STS, Doctor, Eotech MRDS, Holosun 507c/407c V1, 507c/407c V2, Insight MRDS, Leupold Delta Point & Delta Point Pro, Shield RMS, Sig Romeo 3, 3 Max, 3 XL, Trijicon RMR, TrueGlo, UTG Reflex Micro Dot, Vortex Razor |
Instrukcja montażu podwyższenia pod kolimator Warne – krok po kroku
Krok 1: Złożenie podstawy z płytką górną
-
Połącz bazę montażową z górną płytką za pomocą dołączonych śrub Torx T-10.
-
Ułóż zestaw na szynie Picatinny lub Weaver tak, aby nakrętka zaciskowa znajdowała się po prawej lub lewej stronie, w zależności od preferencji.
-
Upewnij się, że strzałka na płytce górnej wskazuje w kierunku wylotu lufy (przód broni).
Krok 2: Wstępne przykręcenie zestawu
-
Zdejmij złożony montaż z szyny.
-
Od spodu podstawy wkręć dostarczone śruby T-10* przez otwory i lekko dokręć wszystkie 4 śruby.
-
Następnie dokręć je równomiernie do momentu maksymalnie 10 in/lb (calo-funtów).
*Użyj dłuższych śrub, jeśli montujesz zestaw z przekładką dystansową.
*Użyj krótszych śrub, jeśli nie używasz przekładki.
Krok 3: Montaż na szynie
-
Umieść całość na szynie Picatinny/Weaver.
-
Dokręć nakrętkę zaciskową do maksymalnego momentu 65 in/lb, zapewniając stabilność montażu.
Krok 4: Montaż kolimatora
-
Ustal odpowiedni układ otworów montażowych przy użyciu dołączonych odwracalnych pinów ustalających (alignment pins).
-
Umieść kolimator na górnej płytce tak, aby strzałka na płytce nadal wskazywała do przodu – w kierunku wylotu lufy.
-
Dokręć śruby mocujące kolimator zgodnie z zaleceniami producenta danego modelu kolimatora.
⚠️ Zawsze stosuj się do wytycznych producenta optyki – wielu producentów podaje konkretne wartości momentu dokręcania dla swoich modeli i należy ich bezwzględnie przestrzegać, aby uniknąć uszkodzenia obudowy optyki.
Więcej informacji
| SKU | WARNE6103M |
|---|---|
| Producent | Warne |
| Wymagane pozwolenie | Bez pozwolenia |
