Moment obrotowy i mocowanie lunety. Dlaczego jest ważny?

Zrozumienie momentu obrotowego.

Moment (siła) obrotowy jest w istocie obrotowym odpowiednikiem siły liniowej. W skrócie, opisuje on obrót wokół osi i związaną z nim siłę.

Pomyśl o śrubie z nakrętką motylkową. Na początku nakrętka praktycznie obraca się sama, nie wykazując prawie żadnego oporu. W końcu dokręca się i w tym momencie można poczuć moment obrotowy. Moment obrotowy można postrzegać jako miarę dokręcenia śruby.

Moment obrotowy jest mierzony w niutonometrach (Nm), a w krajach anglosaskich w funt siła cal (inch-lbs) lub funt siła stopa (feet-lbs).

Dlaczego moment obrotowy jest ważny dla pierścieni lunety?

Zbyt luźne pierścienie spowodują, że luneta będzie się „ślizgać” w uchwytach pod wpływem odrzutu, uderzenia lub wibracji. Pamiętaj, że Twoja luneta jest precyzyjnym przyrządem i nawet niewielkie przesunięcie może zmienić Twój punkt trafienia o centymetry, a nawet metry, co może kosztować Cię spudłowanie strzału.

Zbyt mocno dokręcone śruby mogą uszkodzić lunetę lub może dojść do zerwania gwintu, co utrudni lub uniemożliwi ich usunięcie.

Producenci lunet mają zalecenia dotyczące momentu dokręcania pierścieni lunety. Kiedyś standardem było 20-25 inch-lbs, czyli 2,3-2,8 Nm, ale teraz w przypadku lżejszych lunet z cieńszymi tubusami są one różne, i niekiedy nawet 15 inch-lbs (1,7 Nm). Dlatego zawsze sprawdzaj specyfikacje momentu obrotowego producenta lunety.

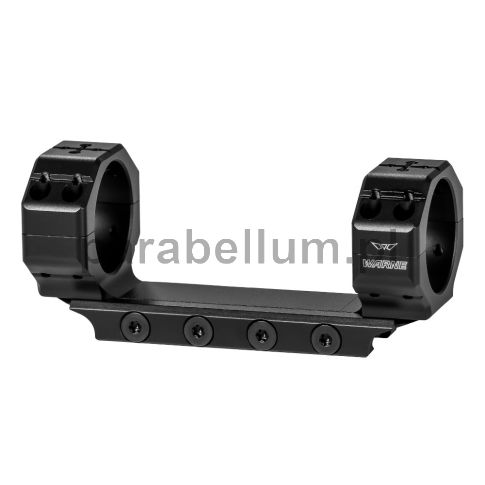

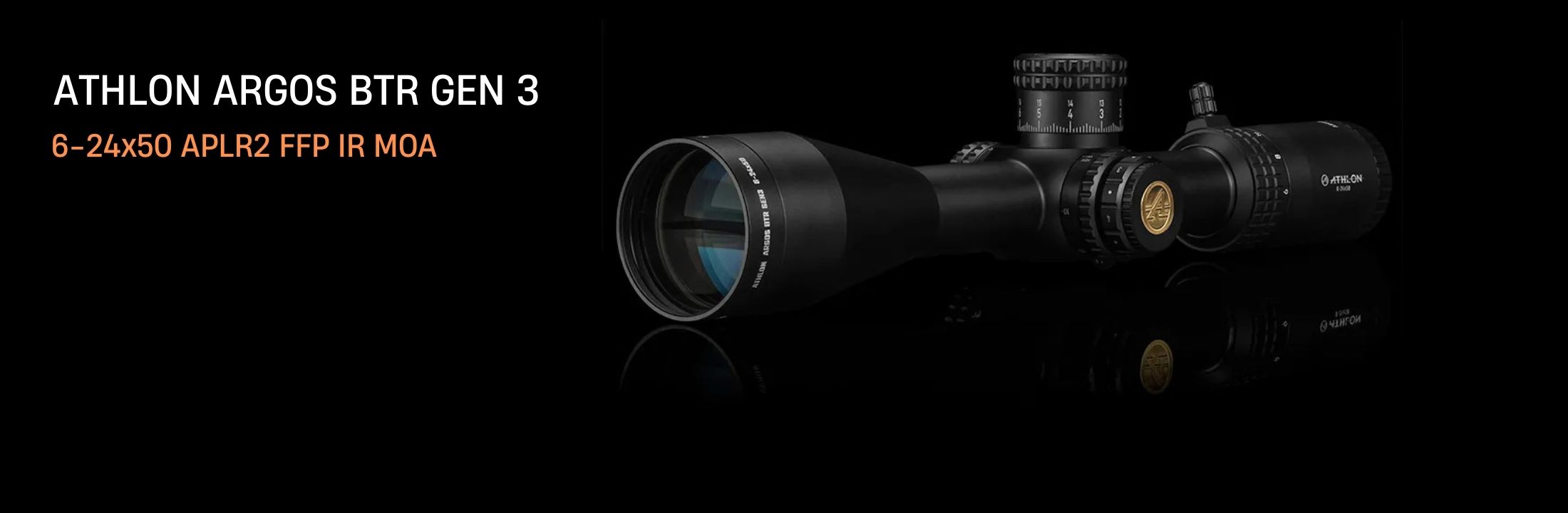

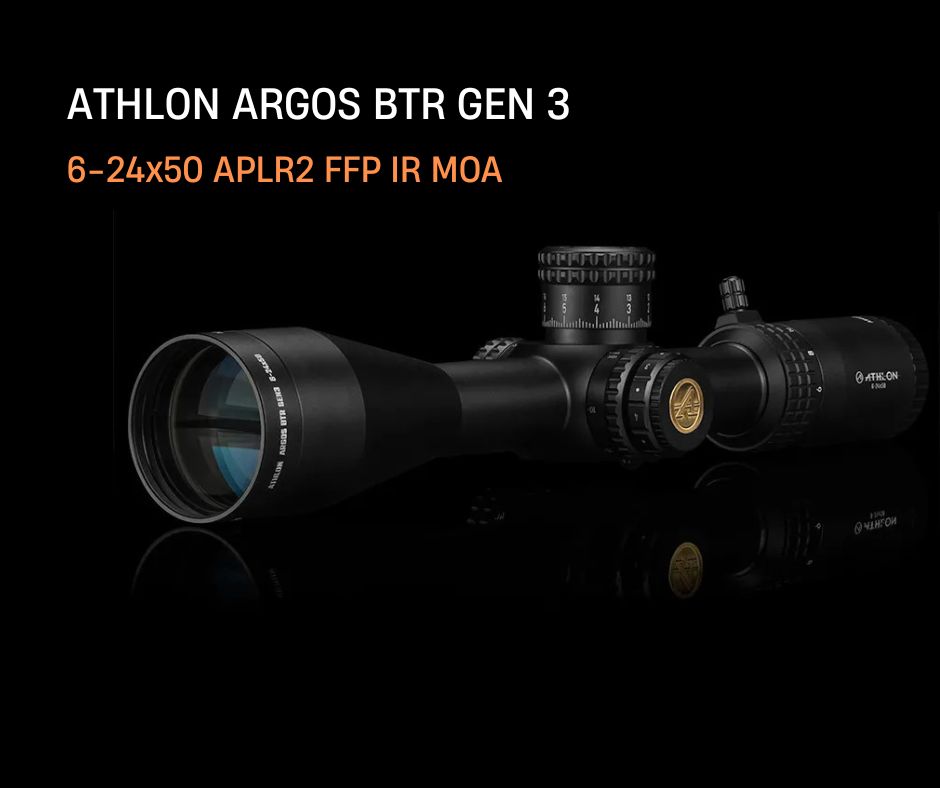

montaż do lunety, montaż Warne, luneta Athlon Argos, montaż lunety

Nie używaj żadnych środków do zabezpieczania gwintów na śrubach pierścieni.

Niektórzy ludzie zbytnio martwią się, że ich śruby poluzują się na pierścieniach. Przeważnie dzieję się tak, bo używali montażu słabej jakości lub słyszeli na przykład historię kogoś, kto stracił szansę na trofeum na polowaniu lub szansę na zwycięstwo w zawodach strzeleckich dalekodystansowych tylko dlatego, że pierścienie lunety się poluzowały. Zamiast kupić zestaw wysokiej jakości montaży, decydują się na szybką naprawę i używają środka do zabezpieczania gwintów. W ten sposób tworzą nowe problemy. Specyfikacje producenta dotyczące momentu dokręcania są oparte na suchych gwintach, a nałożenie czegokolwiek mokrego na śrubę zmieni wartość momentu dokręcania i może skończyć się nadmiernym dokręceniem śrub, uszkadzając lunetę. Użycie niewłaściwego środka do zabezpieczania gwintów może sprawić, że usunięcie śruby będzie prawie niemożliwe, jeśli kiedykolwiek zajdzie taka potrzeba.

Ruch lunety w pierścieniach jest spowodowany nierównymi lub nieprawidłowymi wartościami momentu dokręcania, intensywnym użytkowaniem bez rutynowej kontroli lub pierścieniami niskiej jakości. Warne produkuje wysokiej jakości montaże, które jeśli są zamontowane zgodnie ze specyfikacjami producenta, można przyjąć za pewnik, że będą trzymać z odpowiednią siłą i utrzymają lunetę na swoim miejscu rok po roku. Weź pod uwagę, że występują też inne zmienne, takie jak rodzaj używanej amunicji oraz ogólne obciążenie i zużycie lunety spowodowane odrzutem i eksploatacją, które mogą zmieniać punkt trafienia, więc przed wyruszeniem na poważne polowanie lub zawody powinieneś ponownie sprawdzić swoje zerowanie.

Niebieski środek do zabezpieczania gwintów w podstawie montażu.

Nigdy nie używaj czerwonego środka do zabezpieczania gwintów w podstawie lub pierścieniach. Zaleca się stosowanie niebieskiego środka do zabezpieczania gwintów na śrubach bazy montażowej, mocowanej do karabinu, jeżeli nie planujesz zdejmować montażu. Wynika to z faktu, że podstawa jest zwykle przykręcona do karabinu tylko 3–5 krótkimi śrubami, w przeciwieństwie do pierścieni, które mają dłuższe śruby i są narażone na naprężenia przy trzymaniu lunety. Bardzo mało prawdopodobne jest, że kiedykolwiek będziesz musiał zdjąć podstawę lunety, ale może zajść potrzeba zdjęcia samej lunety z pierścieni, na przykład jeśli zechcesz zamontować inną lunetę lub gdy Twoja zostanie uszkodzona i będzie wymagać naprawy.

Sprawdź specyfikacje momentu obrotowego producenta broni palnej dotyczącego przykręcania montażu do bazy, szyny montażowej. Zwykle jest to maksymalnie 25 inch-lbs (2,8 Nm) dla bazy stalowej i około 15 inch-lbs (1,7 Nm) dla szyny aluminiowej. Zawsze używaj specyfikacji producenta broni palnej dla baz lub producenta szyn montażowych.

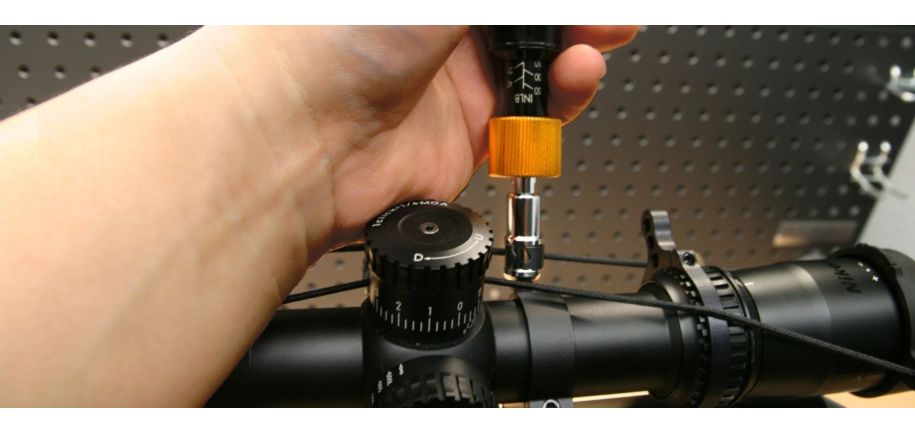

Dokręcanie pierścieni montażowych lunety z odpowiednim momentem obrotowym

moment obrotowy w montaży lunety, montaż lunety, montaż Warne, montaż optyki

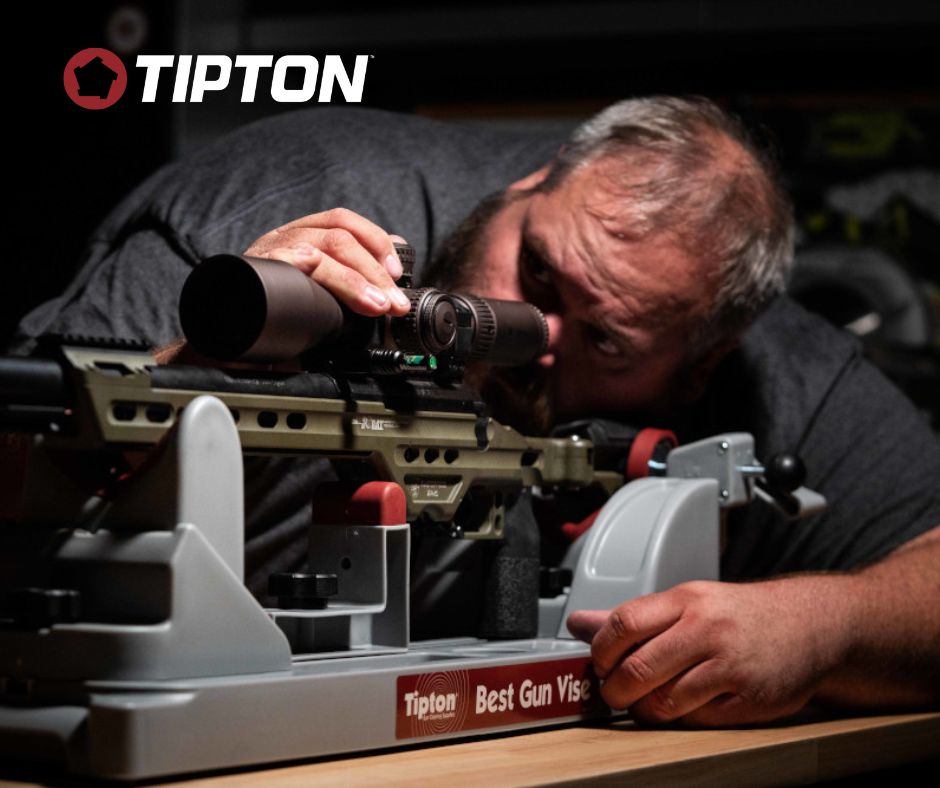

Krok 1. Upewnij się, że broń jest rozładowana i umieść karabin na stanowisku rusznikarskim. Na przykład w jednym z takich jak na tym zdjęciu obok.

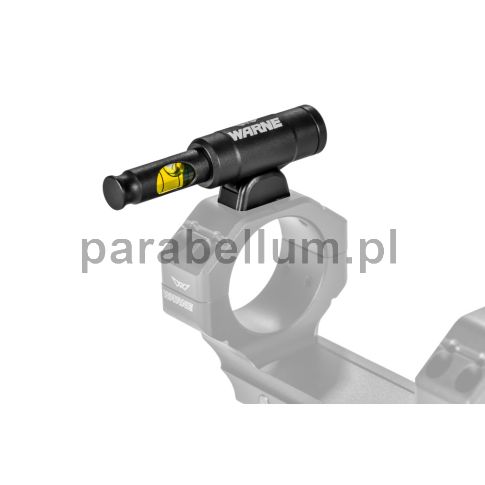

Krok 2. Weź klucz imbusowy w kształcie litery L, dołączony do większości nowych pierścieni montażowych. Trzymaj krótki koniec klucza, wsuń długi koniec w śrubę i dokręcaj śruby od góry części pierścienia. Jeśli jest ich więcej niż dwie, dokręcaj je naprzemiennie, na krzyż, po trochu, aż zaczną się lekko zaciskać – tak, żebyś wciąż mógł przesuwać lunetę, ale już nie tak luźno jak na początku. W tym momencie regulujesz odległość od oka (eye relief) i poziomowanie lunety.

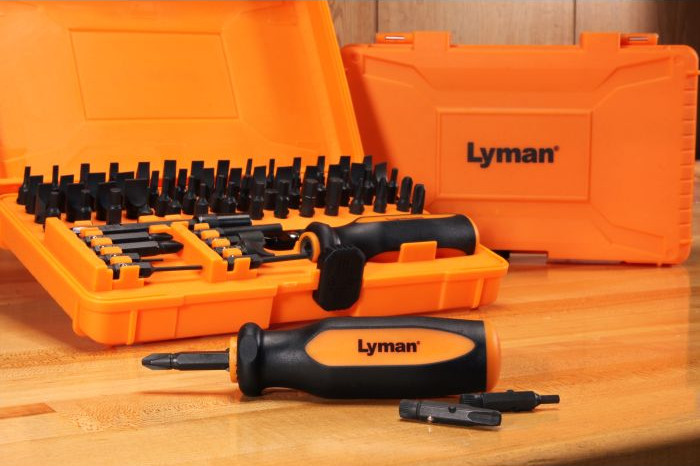

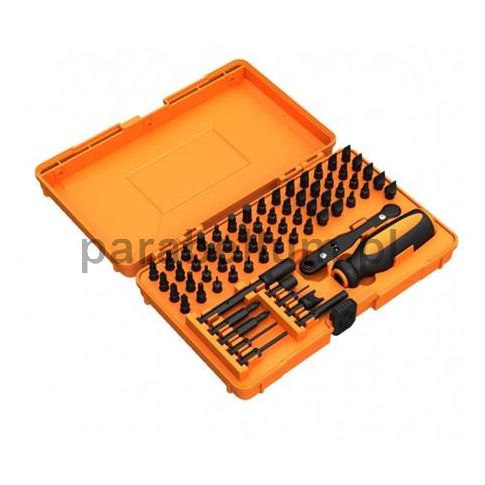

Krok 3. Użyj klucza dynamometrycznego przeznaczonego do prac rusznikarskich, na przykład jednego z takich jak w tym linku.

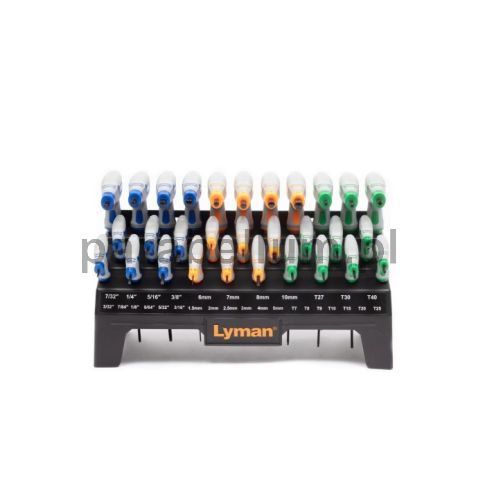

narzędzia rusznikarskie, montaż lunety, montaż optyki

montaż do lunety, montaż optyki, narzędzia rusznikarskie tipton

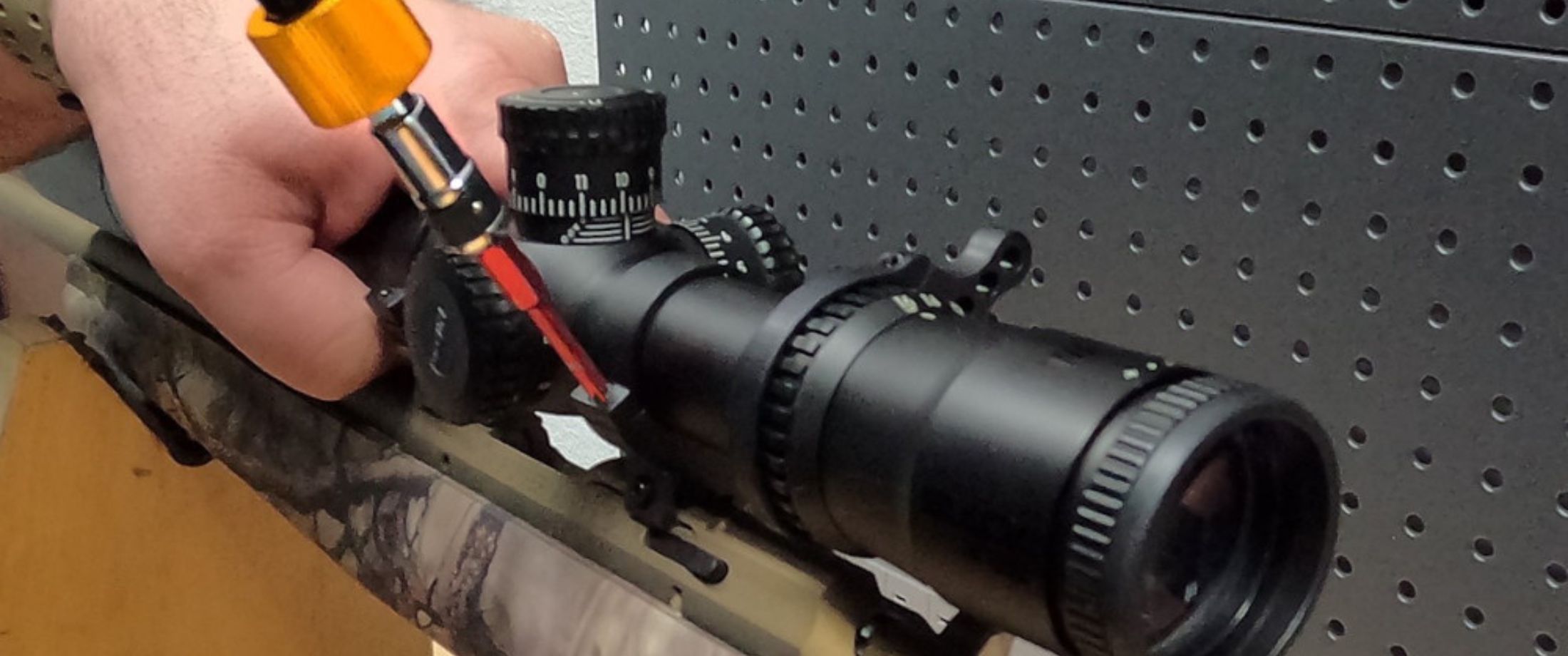

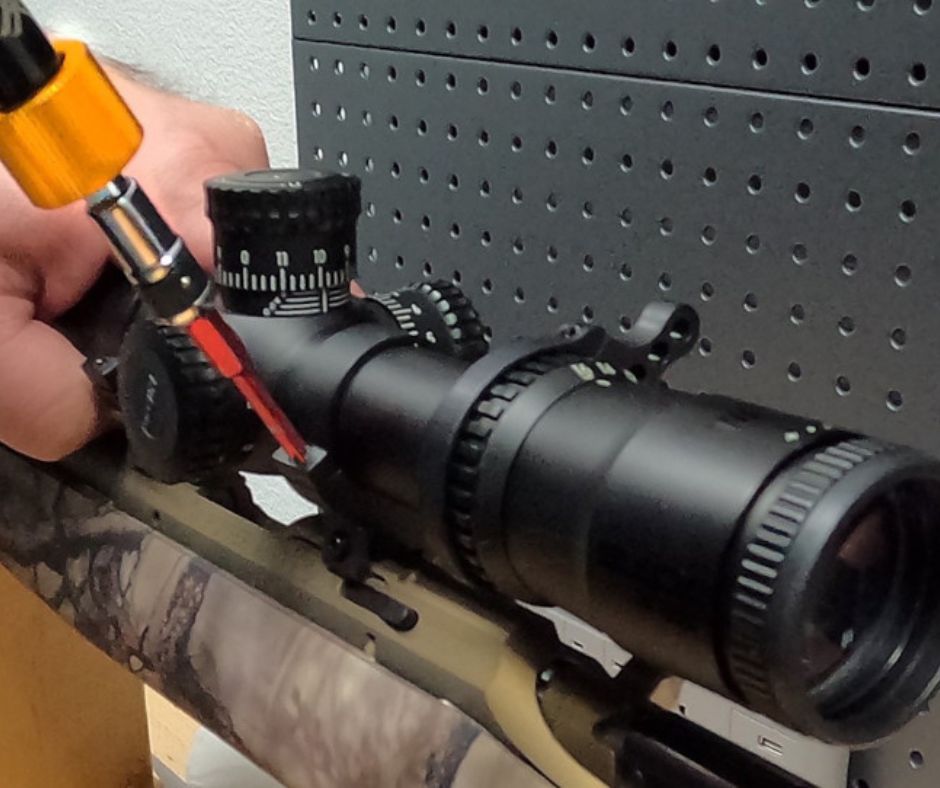

Ustaw go na 10 inch-lbs (1,1 Nm). BARDZO WAŻNE, żeby gwinty były suche (bez Loctite’a ani żadnego innego blokera gwintów). Po wstępnym dokręceniu wszystkich śrub do 10 inch-lbs (1,1 Nm), znów zastosuj sposób krzyżowy, naprzemienny i „dociągnij” je do wartości momentu obrotowego podanej przez producenta lunety.

Możesz dokręcać „na wyczucie”, jeśli nie masz klucza dynamometrycznego, ale ryzykujesz zbyt mocne lub zbyt słabe dokręcenie. Najpierw dopilnuj, aby każda śruba była lekko „na styk”. Gdy śruby będą wstępnie dociśnięte, chwyć krótki koniec klucza imbusowego i przekręcaj go, aż będzie naprawdę ciasno – do momentu, gdy przekręcanie zacznie wymagać wyraźnego wysiłku i palce już to odczują (stosując wzór krzyżowy przy więcej niż dwóch śrubach). Potem jeszcze raz skontroluj wszystkie. Ta metoda jest mniej precyzyjna niż klucz dynamometryczny, bo siła palców jest różna, ale zazwyczaj osiąga moment około 15–20 inch-lbs (1,7-2,3 Nm).

Niezależnie od metody, nie należy zapominać o momencie obrotowym, dlatego ważne jest, aby używać pierścieni wysokiej jakości. W precyzyjnych montażach lunet kryje się sporo inżynierii. Projektowane są pod kątem idealnego dopasowania, a następnie poddawane surowym testom wytrzymałościowym, by mieć pewność, że posłużą przez całe życie. To pozwala firmie Warne Scope Mounts objąć je dożywotnią gwarancją.
